come vi dicevo tempo fa, i singoli loop non transitano per gli IC Xor, ma vanno direttamente a comandare il relè; per fare questo nel modo più semplice possibile ho utilizzato un transistor come switch, prendendo spunto dal circuito precendete, sono che in questo caso ci basta un transistor 2n3904 ed una resistenza da 1Kohm (spesa per il singolo circa 50€cent).

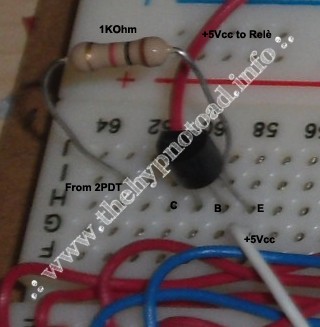

tralascio lo schema e vi posto direttamente una foto ”dal vivo”:
nella foto manca il cavo che arriva dall’interruttore, il cavo che arriva dai +5Vcc dovrebbe essere rosso ma li avevo finiti. come sempre la resistenza va alla Base del transistor (B).
il prossimo passo sarà l’assemblaggio in millefori, ci vorrà pazienza perchè devo pianificare gli spazi ed acquistare le ultime cose, ma pian piano arriveremo al circuito finito.
a presto!
A.
