a piccoli passi proseguiamo;
i relè, gli IC ed anche i Led funzionano a 5Vcc, siccome nella nostra pedaliera alimentiamo più o meno tutto a 9Vcc dobbiamo per prima cosa regolare la tensione fino a quella di esercizio dei componenti.
in questa fase ci servono:
1 presa per collegare l’alimentatore a 9V;
1 diodo 1N4007;
1 condensatore da 100 microFarad;
1 condensatore da 10 microFarad;
1 IC L7805CV che altro non è che un regolatore di tensione;
volendo, possiamo aggiungere un polyswitch ed un interruttore on\off; al momento ho aggiunto solo il primo, l’interruttore potrei implementarlo nel momento in cui assemblo tutto, spesa complessiva per la sezione: circa 4€ dove mi servo io abitualmente (www.epm.it), dal conto io escludo sempre i cavi, la breadboard, stagno e saldatore perchè suppongo ne abbiate.

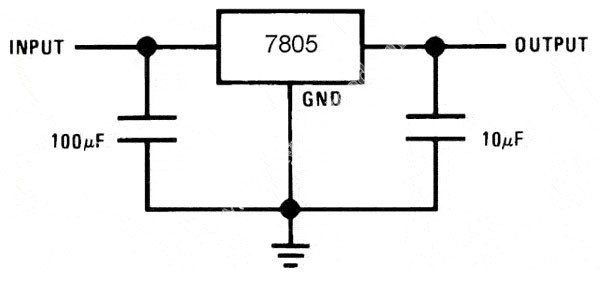

di schemi elettrici sul web se ne trovano a camionate, questo che segue è ristretto ai condensatori ed alla loro connessione con l’ L7805CV:

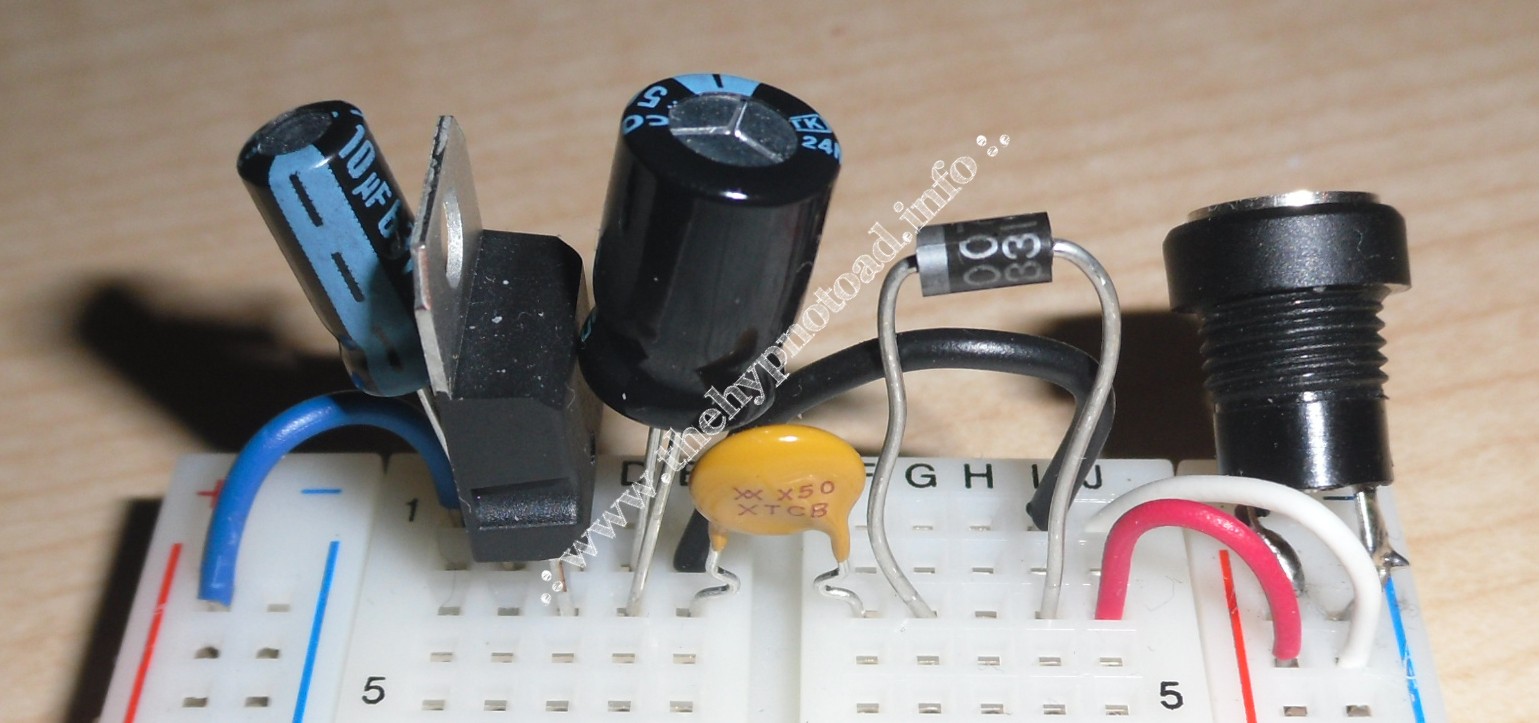

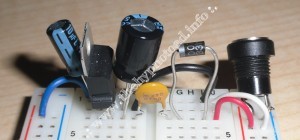

quello che su internet raramente si trova è come passare dalla teoria alla pratica, perchè molte volte chi magari ha poche conoscenze si incasina leggermente, per questo vado ad aggiungervi qua sotto una foto dei componenti collegati sulla breadboard:
dunque, partendo dal connettore: il cavo bianco è il (-) che è collegato al cavetto nero, passa attraverso il polo negativo del condesatore da 100 e da lì al pin centrale del 7805; il rosso è il +9V passa attraverso il diodo in modo da evitare che, se invertiamo la polarità, ci siano nefaste conseguenze per tutto il circuito ; troviamo poi il polyswitch e da là sul lato positivo del condensatore e poi all’in del 7805. dall’altra parte abbiamo semplicemente il condensatore da 10 che per il lato negativo è sul pin centrale del 7805 (quindi a massa) ed il lato positivo è sull’output dell’IC, e dal cavetto blu con un tester si misurano 5Vcc (4.95 nel mio caso). tutte le masse del circuito che verrà possiamo tranquillamente attaccarle sulla linea di massa dei 9V, mentre dobbiamo far attenzione che tutto il resto sia sui +5 altrimenti, a me è capitato con i led e poca attenzione, si resta senza.
domande e quant’altro son sempre ben accette
a presto!
A.
