ci tengo a fare alcune precisazioni sui vari circuiti che ho inserito in questo ”multieffetto diy”.
- sul comp e sull’overdrive ho sostitutito totalmente i transistor
- ho usato cavetteria ”mista”, nel senso che ho sfruttato cavi di sezione fine per collegare potenziometri a pcb, e cavi rigidi per le masse e le alimentazioni
- il boogey da in a 3pdt e da quest’ultimo a pcb è collegato con cavo schermato, onde evitare rientri di rumore di sorta, sarebbe consigliato anche per l’uscita, io non l’ho adottato ma la pulizia del suono non ne ha risentito.

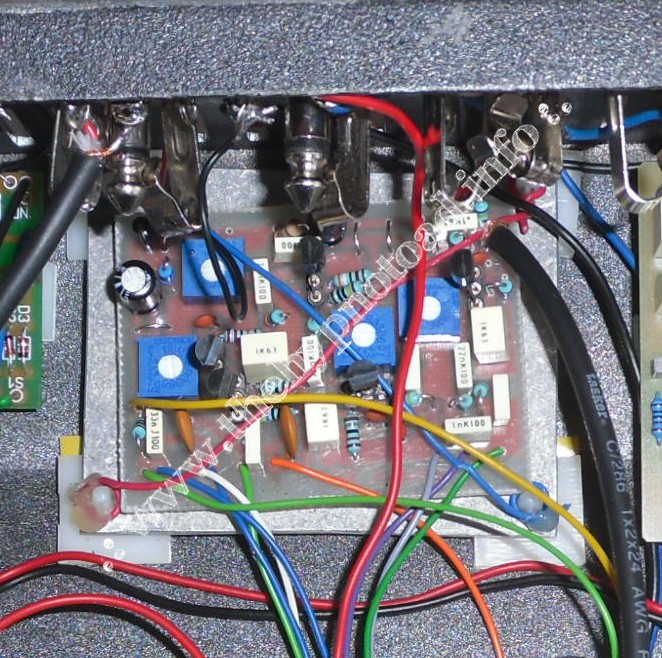

- Creando il pcb del boogey con fotoincisione partendo dallo schema di gaussmarkov.net, non sono previsti i fori per gli standoff come per tutti gli altri effetti, quindi mi sono inventato una piazzola tagliando un coperchio in alluminio di una vecchia enclosure, forandone i 4 lati per inserire gli standoff, ho appoggiato il pcb mettendo tra questo e la piazzola una piccola strisciolina di stoffa (e la piazzola era stata ”isolata” mettendoci pellicola adesiva trasparente), poi ho fissato due cavi incociati per farla star ferma, questo il risultato:
- un’altra particolarità è il looper singolo con integrato il booster, su internet cercando cercando, non ho trovato niente che facesse al caso mio quindi mi sono armato di pazienza e dopo parecchie prove (non ho voluto chiedere aiuto a nessuno) sono riuscito a far funzionare il tutto in modo che il booster funzionasse solo una volta acceso il loop e solo nel send e return del medesimo, ho fatto un collage tra un paio di schemi che ho trovato su internet per creare il routing finale: wiring L+B come sempre è uno schema indicativo non ne garantisco il corretto funzionamento.
- come vedete i cavi all’interno sono un tantino incasinati, mi son reso conto dopo di aver montato tutto ”al contrario” nel senso che sono partito dal comp quando in realtà sarebbe stato meglio partire dal chorus, sopratutto per gestire meglio le alimentazioni.

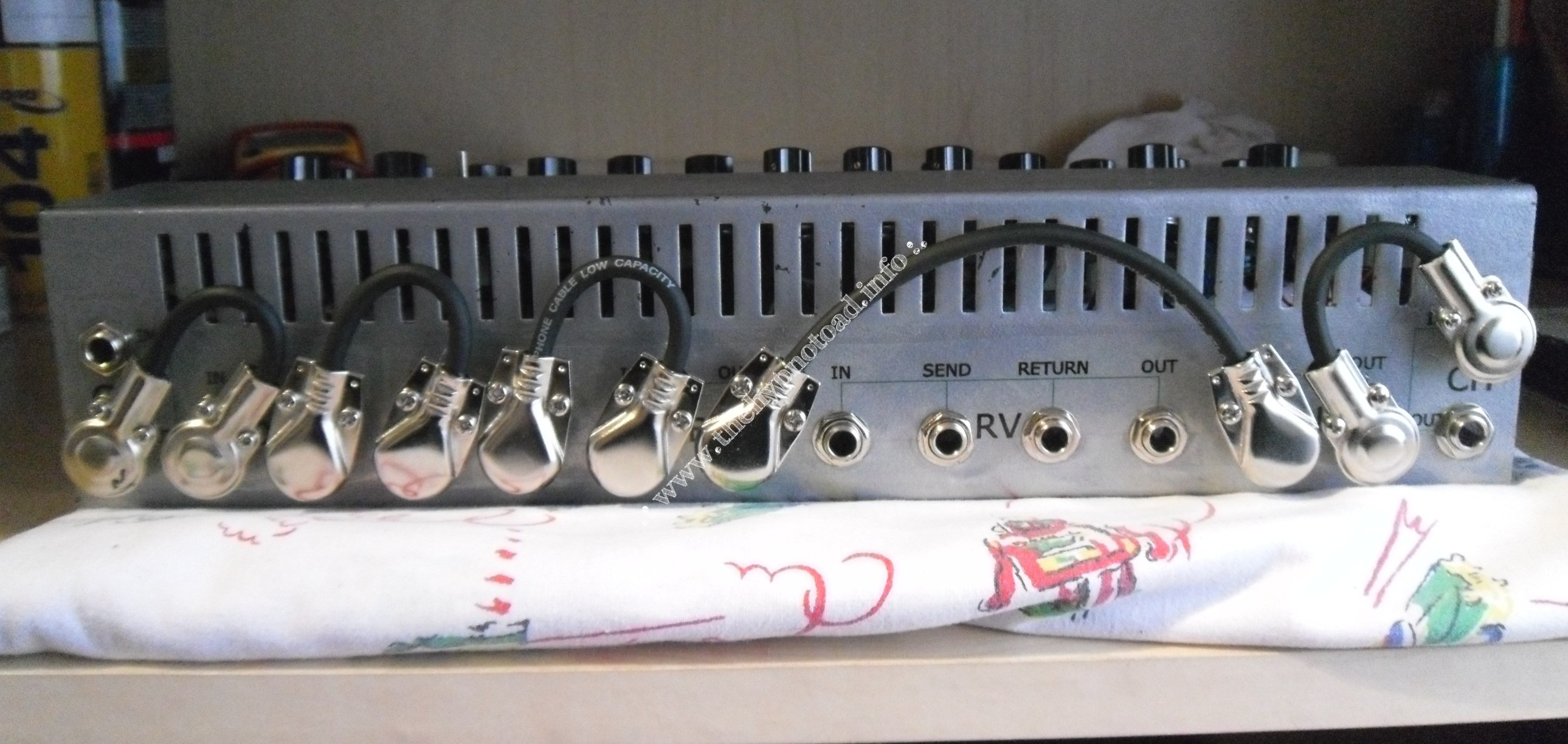

- dopo varie prove di routing tra i vari effetti la soluzione definitiva è stata questa: compressore–>overdrive–>muff (distorsione)–>Dr. boogey–>delay–>chorus. l’unico effetto che va in s\r sull’ampli è il riverbero di seguito una foto dei collegamenti:
domani la fase finale dell’assemblaggio e del montaggio sulla pedalboard
A.
