Parte Due: Progettazione

dunque,

nella enclosure dovevano trovare posto 7 effetti:

1. Ross Compressor clone;
2. Der Screamer, clone del Ts9 Ibanez;
3. Clone del Big Muff Violet Ram Head;
4. Dr. Boogey, mi sono fatto ricostruire il pcb da un amico di Homestudioitalia, PTOPRoJect, traccia presa da gaussmarkov.net così come l’ elenco della componentistica che è leggermente diversa;
5. un Booster preso da dasmusikding ”affogato” in un single looper per ovviare ai problemi di volume del Riverbero, quindi quest’ultimo rimarrà sempre acceso e controllerò l’on-off in ”remoto” con il looper\booster;
6. Delay: clone del PT-80 basato sul chip PT2399, senza tap tempo (mai usato in vita mia) il kit preso su Uk-electronic rispetto a quando ho acquistato il Dr boogie la fattura dei Pcb è migliorata tantissimo, poi nell’assemblaggio sono stato molto più accorto ed ha funzionato al primo colpo;
7. Chorus: basato sullo stesso chip del delay qua sopra, preso nello stesso posto e valgono le medesime considerazioni.

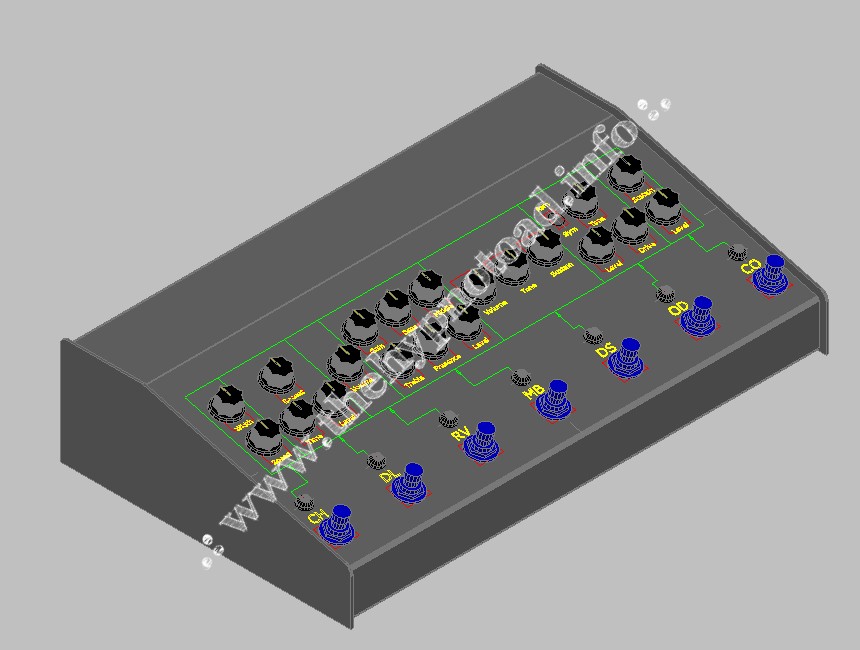

misure della enclosure alla mano, ho creato un modello 3D per far stare tutta sta roba, sono sette effetti da far stare in poco più di 300mm, ovviamente il tutto doveva avere una immagine ”seria” alla fine ciò che ne è uscito è stato questo:

nel dettaglio vado ora ad illustrarvi il ”top” e successivamente la parte posteriore.

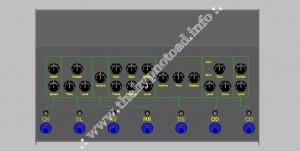

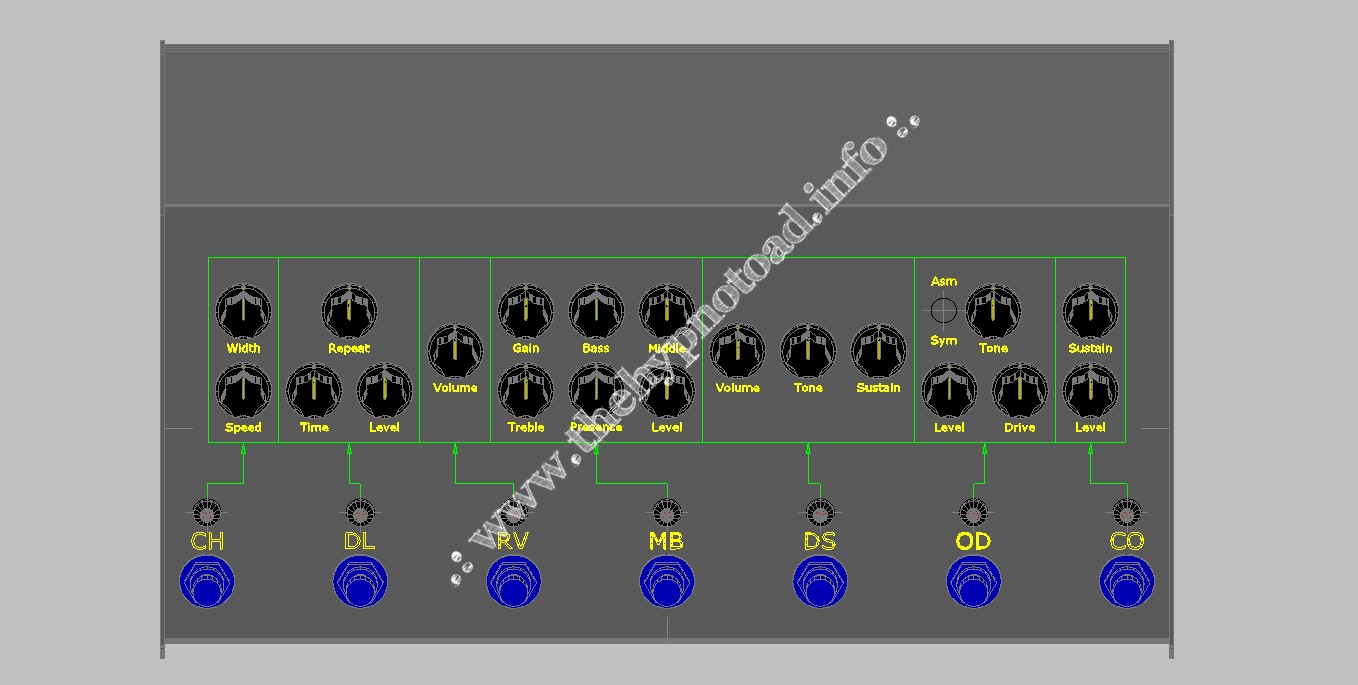

per quanto riguarda il top: il tutto è disposto in modo semi-simmetrico, nella parte alta all’interno, sono stati installati tutti i pcb, eccezion fatta per il clone muff che avendo i potenziomentri a saldare è stato installato ”in linea” con i potenziometri, le descrizioni in giallo e le linee in verde poi sono state esportate in Pdf, stampate su carta adesiva trasparente ed incollate, sulla enclosure, come vedete c’è il controllo del riverbero (RV) che ha un solo pot del volume, in realtà quello è il booster+looper che comanda il riverbero, installato altrove nella pedalboard. Foto del top:

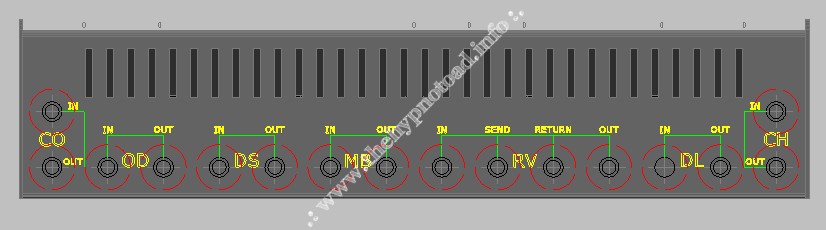

la parte posteriore è pensata e realizzata per avere un routing più libero possibile: ogni effetto ha il suo in ed out, e verranno collegati insieme con dei cavi patch, in modo da poter fare aggiunte ”esterne” senza uscire di testa: ovviamente la sezione ”RV” ha 4 jacks perchè è un loop singolo, anche qui le iscrizioni verranno esportate, stampate ed incollate, in rosso ci sono gli ingombri interni delle prese che ovviamente poi nn saranno stampate:

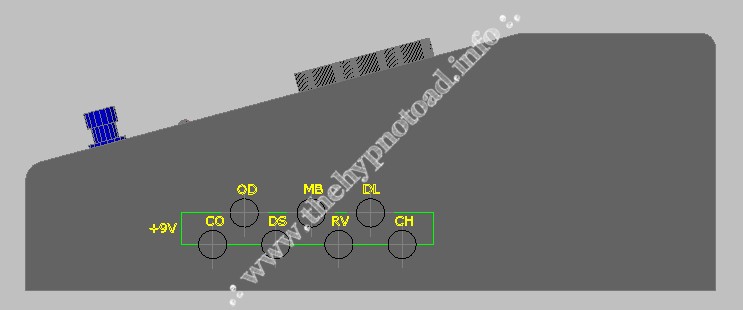

da ultimo, l’alimentazione che è situata nel lato destro e quindi nel modello non si vede, in in primo momento ho pensato a 7 connettori tutti esterni come vedete nel disegno qua sotto: poi in corso d’opera ne ho mantenuto uno solo creando un hub interno con una millefori:

a questo punto sinceratomi che stava tutto, ho ordinato su tubes.it l’enclosure hammond (sono distributori ufficiali per l’italia), speso relativamente poco, 45€ spedita, putroppo l’ho attesa per più di un mese prima per una indisponibilità del magazzino centrale, poi per l’ondata di maltempo, fortunatamente il titolare di tubes.it è stato sempre in contatto aggiornandomi sullo stato delle cose.

nel frattempo ho ordinato su dasmusikding e uk-electronic i pezzi e i kit che mi mancavano.

domani la fase tre: tracciatura e foratura della enclosure.

A.
