ciao a tutti,
si lo so sono mancato da quella che su Internet è qualificabile come una vita, ma è stato un periodo particolarmente incasinato e schifoso e sebbene sia migliorato ultimamente, non ne vedo ancora la fine.
in ogni caso non ho smesso nè di suonare (anche se con questa canicola le sessioni sono brevi) nè di avanzare con il looper 2.0 se pur con il ritmo di una lumaca ubriaca.
Tempo fa avevo bullinato i centri dei fori per procedere alla loro lavorazione, non mi dilungo molto su questa parte, in tempi più recenti ho risolto il problema della sistemazione della circuitazione all’interno delle scatole; non avendo previsto spazi per le piedinature, i pcb sono troppo piccoli e non potendoli attaccarli allo chassis metallico (per ovvi motivi), ho cercato una soluzione creativa ed a costo zero perchè fatta con materiale di risulta: in questo caso, vetroresina.
Nello specifico ho tagliato due pezzi di vetroresina delle dimensioni di circa 320x105mm (metto circa perchè tagliare la vetroresina con il cutter non è molto semplice e non si va poi tanto dritti) che altro non sono che le dimensioni della apertura bottom del chassis.

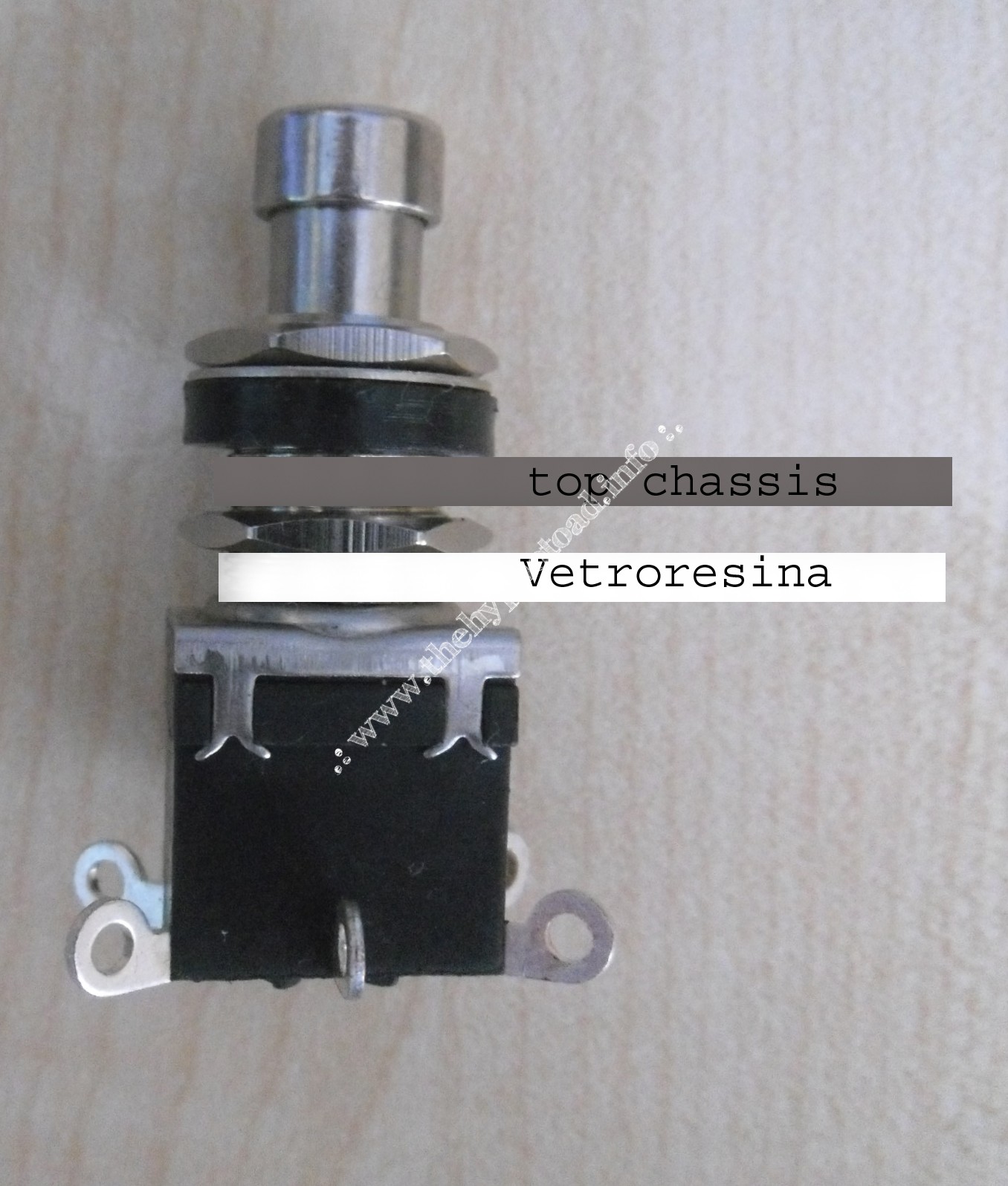

Questo foglio andrà forato, infatti l’idea è quella di installare il foglio sfruttando i doppi dadi degli interruttori potendo così tenere i pcb isolati dallo chassis incollandoli sulla vetroresina con la colla a caldo, vi allungo una foto che è molto meglio della spiegazione:

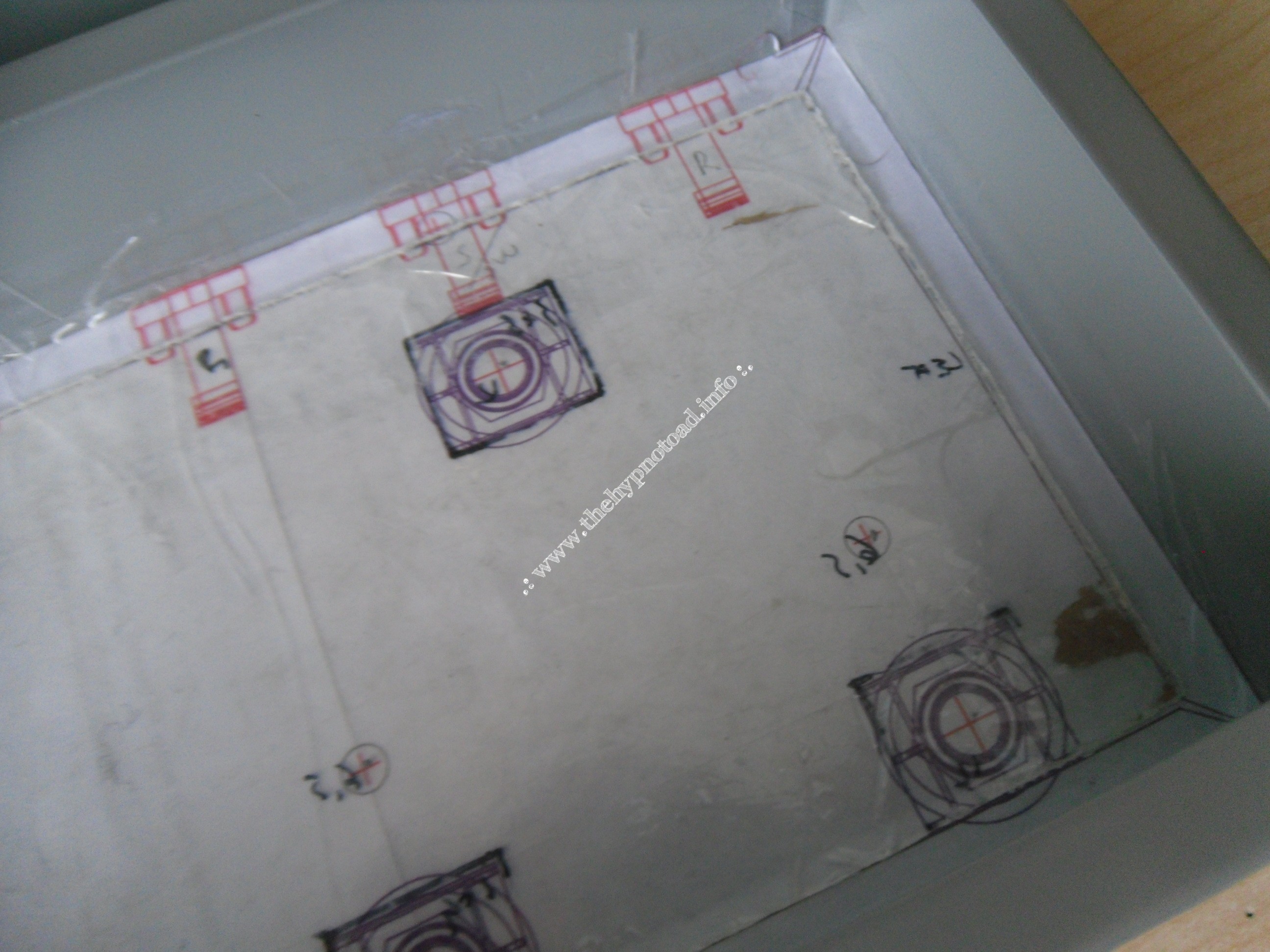

Per fare le forature (che devono essere il più coincidenti possibile con quelle della scatola) ho attaccato il foglio di vetroresina sotto il top con dello scotch, aiutandomi con un disegno per posizionarlo in modo equidistante dai lati del chassis medesimo in questo modo:
A questo punto andrò a fare dei fori ”pilota” con una punta da 1.5mm forando contemporaneamente enclosure e foglio di vetroresina, poi toglierò quest’ultimo e forerò tutto separatamente; alla fine delle operazioni passerò un po’ di lacca sulla vetroresina per evitare che si ‘sfilacci’, e procederò al montaggio.
a presto!
A.
