dunque,
ci ho perso il sonno ma alla fine penso di essere arrivato ad un dimensionamento ragionevole.
la base su cui lavorare è la mia attuale pedalboard\flightcase che ha dimensioni 680x320mm, ho cercato di far stare il maggior numero di effetti dimensione ”boss” possibili, ed un pwov morley.
parto sempre dal presupposto che gli effetti che sono all’interno del looper non hanno necessità di regolazioni frequenti anzi, una volta settati se ne stanno buoni al loro posto e sempre accesi.
premesso questo passo ad illustrarvi come ho risolto la costruzione del looper. Ho attinto al vasto catalogo Hammondmfg, ho provato e riprovato con varie enclosure, alla fine ho deciso di separare gli switch dal gruppo pcb, questo perchè non esiste una enclosure ”a gradino” o lunga e stretta per poter far star tutto insieme.

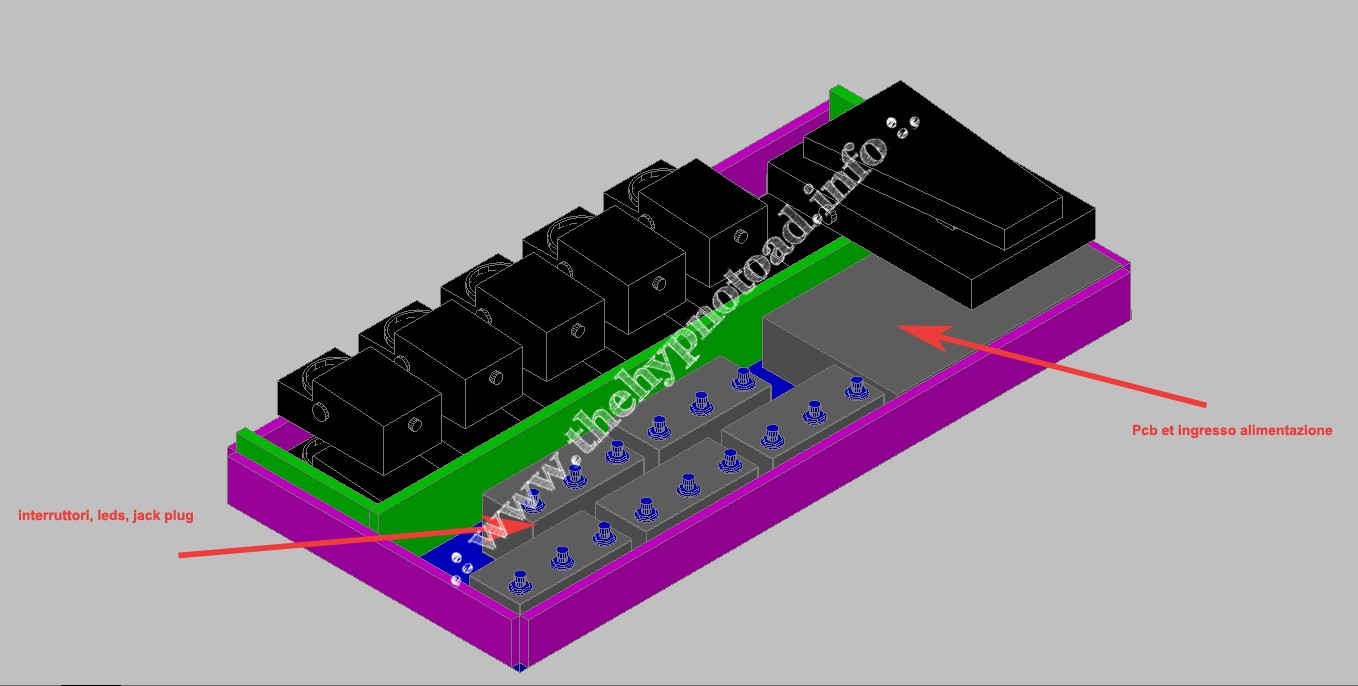

il modello 3D si presenta così:
gli effetti sono disposti su due piani, il primo ne contiente 7, ed è in trincea, sotto il livello delle spalle del flightcase, il secondo livello è a +75mm e ne può ospitare fino a 5, quindi, abbiamo 12 effetti installabili delle dimensioni di un ”boss”. accanto allo wah morley volendo trova posto l’accordatore quindi l’opzione è 12 effetti+accordatore (so che nel disegno son tutti accordatori, a me bastavano le dimensioni di massima). il piano di appoggio della seconda riga di effetti non si vede pechè volevo evidenziare quanti effetti ci possono stare, ovviamente una volta installato potra essere ”apribile” per i settaggi.

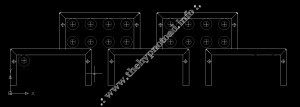

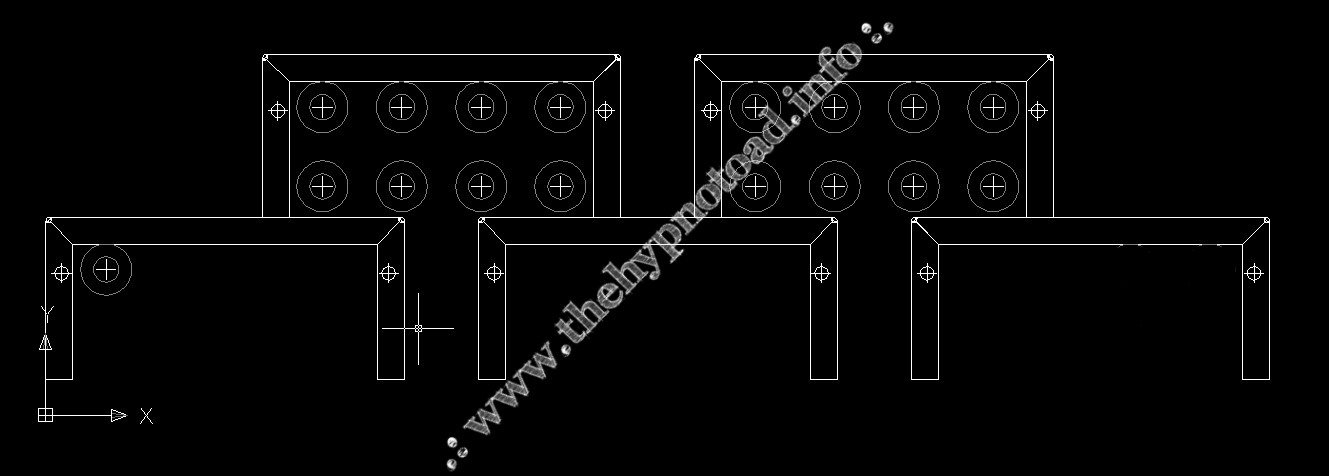

Sotto il Wah troviamo la scatola (hammondmfg 1411TT [254x152x51] che ospita il pcb, dimensionato circa 130×180, e sul lato verrà installato l’in dei 9V (Che poi passa a 5Vcc). farò uscire i cavi, che saranno tipo questi (16 di segnale da relè a jack plug; 1 +5Vcc; 1 Gnd; 15 per i segnali da interruttori a switch e IC; 3 per il channel change ampli) che termineranno con dei connettori. specularmente dal gruppo interruttori ci saranno gli stessi cavi con connettori così da agevolare eventuali spostamenti. le enclosures degli interruttori sono 5(cinque) hammondmfg 1411KU [127x56x56] che hanno installati 15 2pdt, 15 leds e 16 jack plug mono per i loops ed 1 stereo per il channel change. il layout dei jacks è questo:
qui le scatole sono spostate per questioni di vista, nel montaggio sono sovrapposte con un dislivello di circa 25mm tra quelle di fronte e la seconda linea.
i costi qui lievitano da paura. Di questa, che è la versione 4+1, siamo fermi ai circa 32€ del pcb completo. ora, su tubes.it, nel negozio e-bay, troviamo i 2pdt a circa 2.30 a pezzo, per un totale di 34.50€ circa, le enclosures costano rispettivamente 6.10€ le 1411K e 18.50€ la 1411TT (su digikey.it) infine, aggiungiamoci 1.5€ di leds, 5metri di cavo a circa 2.50, 6€ di connettori (da epm.it), arriviamo, senza spedizioni a circa 95 euro, mettiamo 110 tra spedizioni e un po’ di materiale di consumo. in pratica finito il costo totale si aggira sui 145€, che son sempre meno dei 298 del più piccolo looper programmabile esistente in commercio.
se avete questioni as usual sono qua! a presto!
A.
