altro passo di questo folle progetto;
all’inizio nelle sperimentazioni non riuscivo a far commutare direttamente il relè dalla uscita dello Xor pur avendo i 5Vcc in uscita; non sono stato ad indagare sul perchè e sul percome e mi son messo in rete alla ricerca di una soluzione rapida ed efficace;

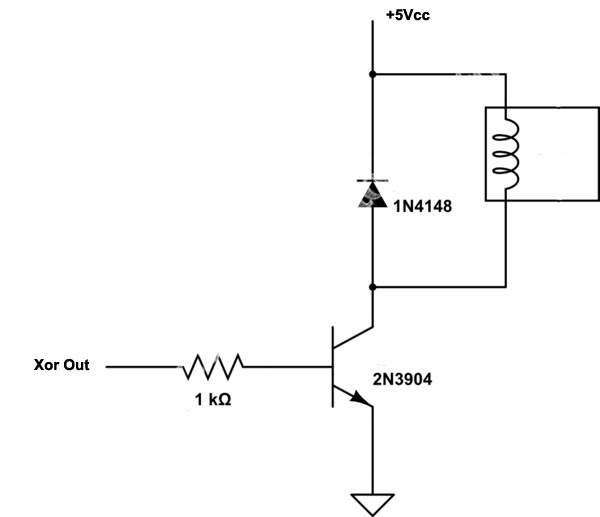

ho trovato su un forum (nn ricordo di preciso il nome) il post di un ragazzo che un problema simile al mio lavorando con arduino, ed aveva risolto con un transistor utilizzato come switch, ho preso il suo schema ed adattato alle mie esigenze e questo è quello che ne è uscito:
dallo schema qua sopra i componenti che ci servono sono:
1 resistenza da 1KOhm,
1 transistor 2N3904,
1 diodo 1N4148,
1 relè a doppio scatto;
spesa per questa sezione (che va moltiplicata per il numero di relè) è di circa 2.5€ sempre calcolati sul listino di epm elettronica.

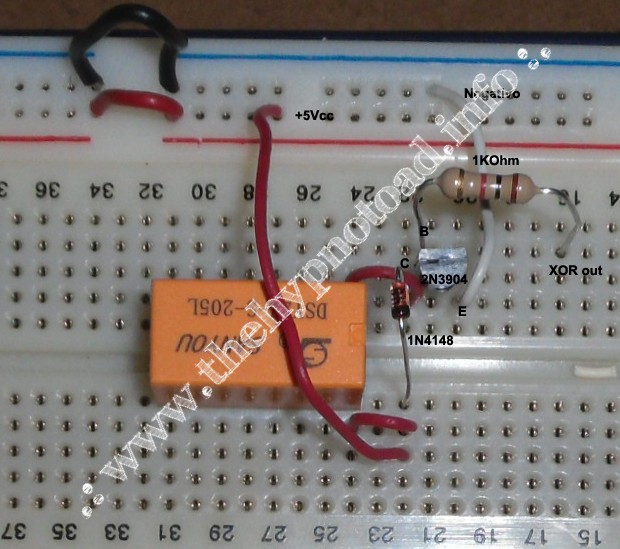

provato sulla breadboard funziona alla grande, di seguito una foto di uno dei quattro relè ”nella pratica”:
la foto sopratutto per quanto riguarda il transistor è un pochino ingannevole, in ogni caso, basta incrociarla con lo schema per capire quale piedino del transistor va collegato dove, la posizione dei piedini, tenendo la parte piatta verso di voi è questa: base (B) sempre al centro, il collector (C) è alla vostra destra e l’emitter (E) a sinistra, nella foto il transistor è visto da davanti e quindi per ovvi motivi sono invertiti.
sto andando con calma e cercando di essere molto chiaro nei vari passaggi; l’obbiettivo è arrivare all’assemblaggio su millefori e di finire la parte elettronica, poi penso posterò alcuni modelli 3D della looper station completamente assemblata; nella realtà non andrò ad assemblarla del tutto, essendo senza gruppo e quindi senza ampli ed effetti non avrebbe alcun senso.
a presto!
A.
