scusate il ritardo nella continuazione.
dunque, alla fine ho cablato in breadboard le combinazioni con gli xor, e solo un paio di interruttori per i loop singoli.

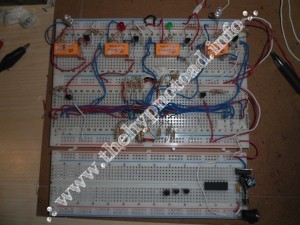

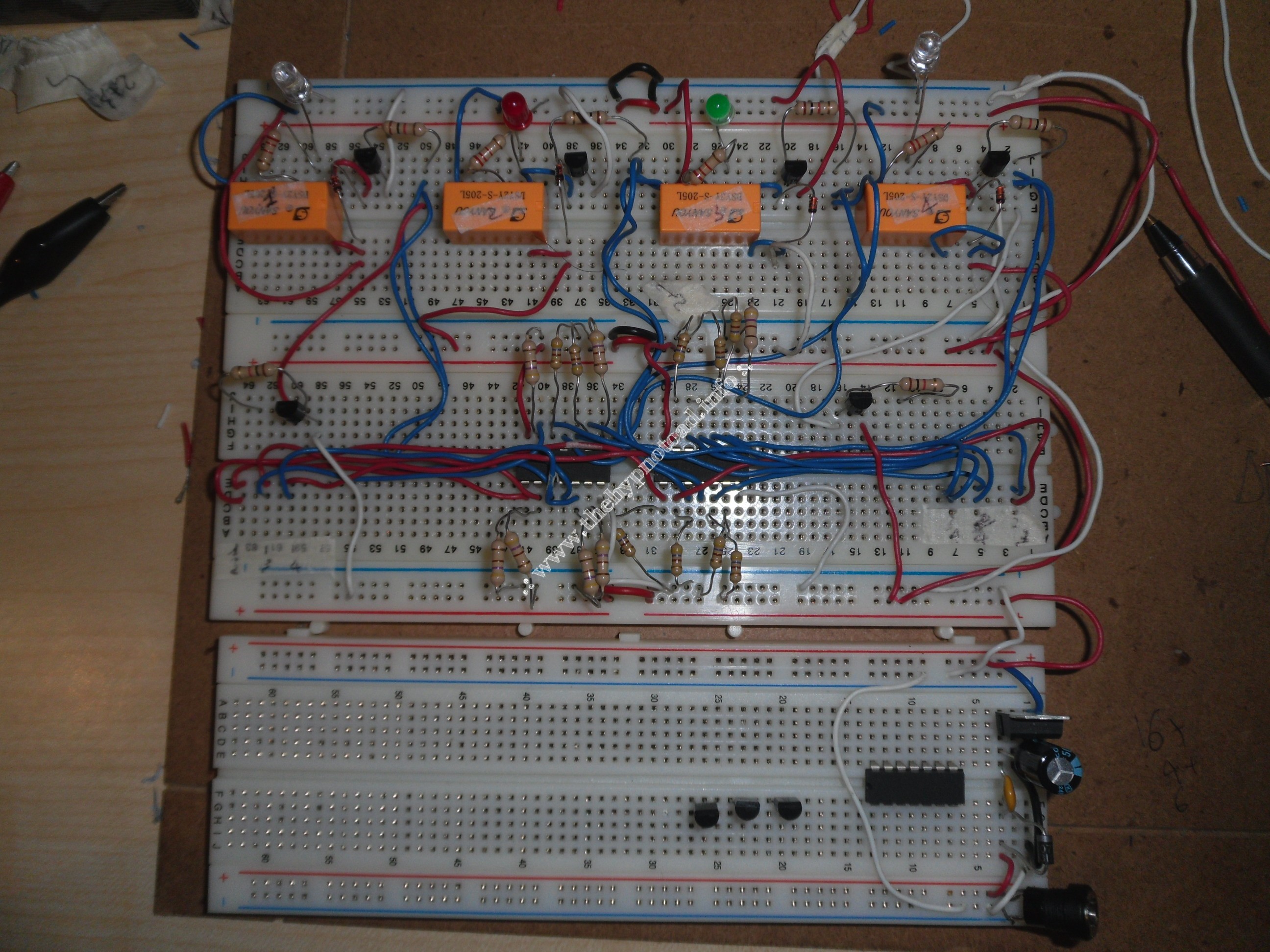

come potete vedere ho diviso le due cose, su una breadboard ho messo l’alimentazione (ed alcuni pezzi non utilizzati per evitare di rovinarli\perderli), sull’altra tutto il circuito. ora, testato il funzionamento, dovrei passare tutto su millefori per la versione ”definitiva” che sarà con un relè in più.
devo solo trovare il tempo per acquistare quello che manca ed iniziare il lavoro cercando di stare il più pulito possibile..
a presto!
A.
Ciao!! Gran progetto veramente!! Volevo solo sapere che micro controllori usi 🙂
ciao!! nessuno in realtà 🙂 il tutto verrebbe controllato da interruttori (footswitch) che semplicemente danno un segnale positivo o negativo al circuito logico, attivando di conseguenza la combinazione di loop selezionata, non c’è nulla di programmabile. ho cercato di semplificare al massimo, le combinazioni sono sempre a coppie e sono tutte quelle possibili, quindi con una coppia attivata hai sempre due loop singoli disponibili ed attivabili indipendentemente; diciamo che semplificando i ”microcontrollori” sono gli IC con le porte Xor che attivano le combinazioni 🙂
per qualsiasi altro dubbio\curiosità chiedi pure!!
A.
Quindi qual’è il nome degli IC? Sugli IC non sono molto pratico 😛 e un’ultima cosa , la lista dei componenti c’è qui sul blog?? perchè non riesco a trovarla 🙂
gli IC sono HF4070BP 🙂
la lista completa non la ho pubblicata, mi mancano alcuni componenti per spostare tutto su millefori; in ogni caso ogni post del progetto ha il costo per sezione, il complessivo lo posterò appena posso, devo solo trovare il tempo (ed il denaro 😀 ) per proseguire 🙂
A.
Grazie mille per le risposte!! Allora vorrà dire che seguirò il blog in attesa del prossimo post 😀
🙂 grazie,
ci vuole un po’ di pazienza, sono un po’ incasinato con il lavoro, spero di riprendere presto,
grazie del follow 🙂
A.
