sto cablando, mi manca un pezzo essenziale per assemblare definitivamente, ma avendo tre ”gradini” da cablare lo posso fare in maniera indipendente e poi collegare tutto insieme.
i tre piani sono distribuiti in questo modo:
- in quello più vicino ai connettori jacks ho installato i pcb degli xor 2 e 3, essendo bassi non hanno problemi e non vanno a cozzare con i jack;
- in quello mediano ci saranno gli xor 1 e 4 ed il grande switcher del loop 4 che è doppio;
- ultimo piano abbiamo tutti e 4 i relays e gli altri tre switcher.
i piani si sovrappongono uno con l’altro quindi sono cablati all’indietro, in modo che una volta messo l’ultimo piano tutto è chiuso.

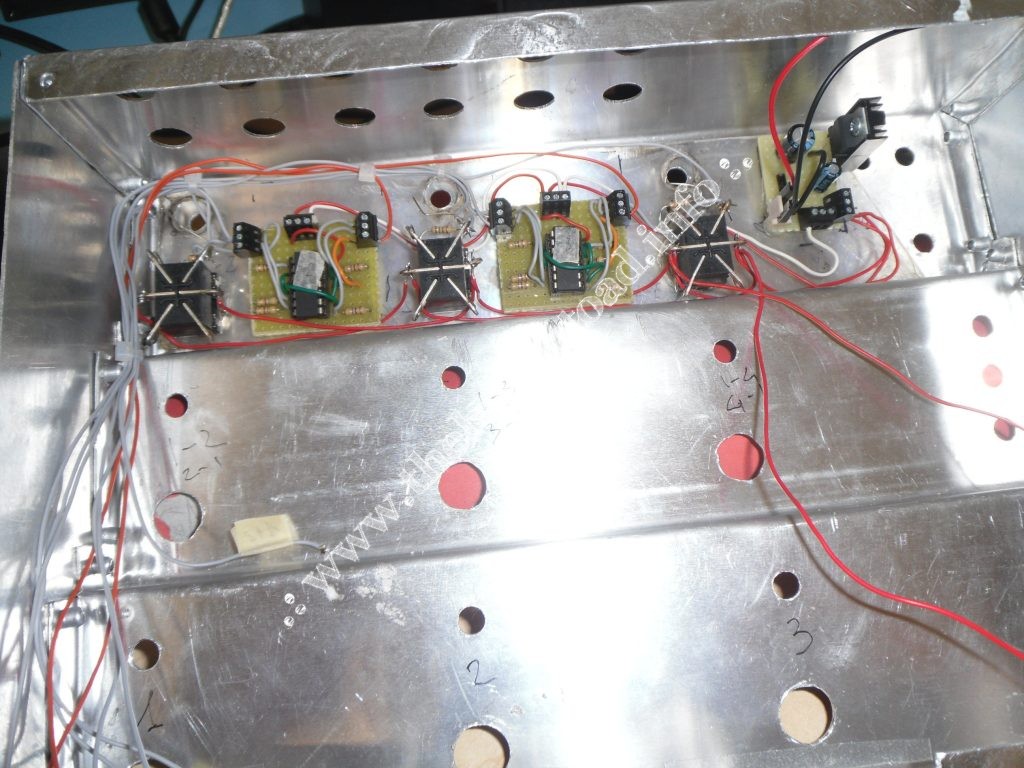

qui una foto del cablaggio (ancora provvisorio) del piano più vicino ai connettori jacks, che ancora mancano, per il semplice atto che mi manca il pezzo che vi dicevo poco sopra:
