bene,
recuperato il cavo ho ripreso a cablare il tutto; sto cercando di collegare più componenti possibili prima di andare ad installare la vetroresina con i pcb attaccati dentro ai box.

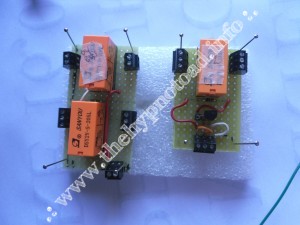

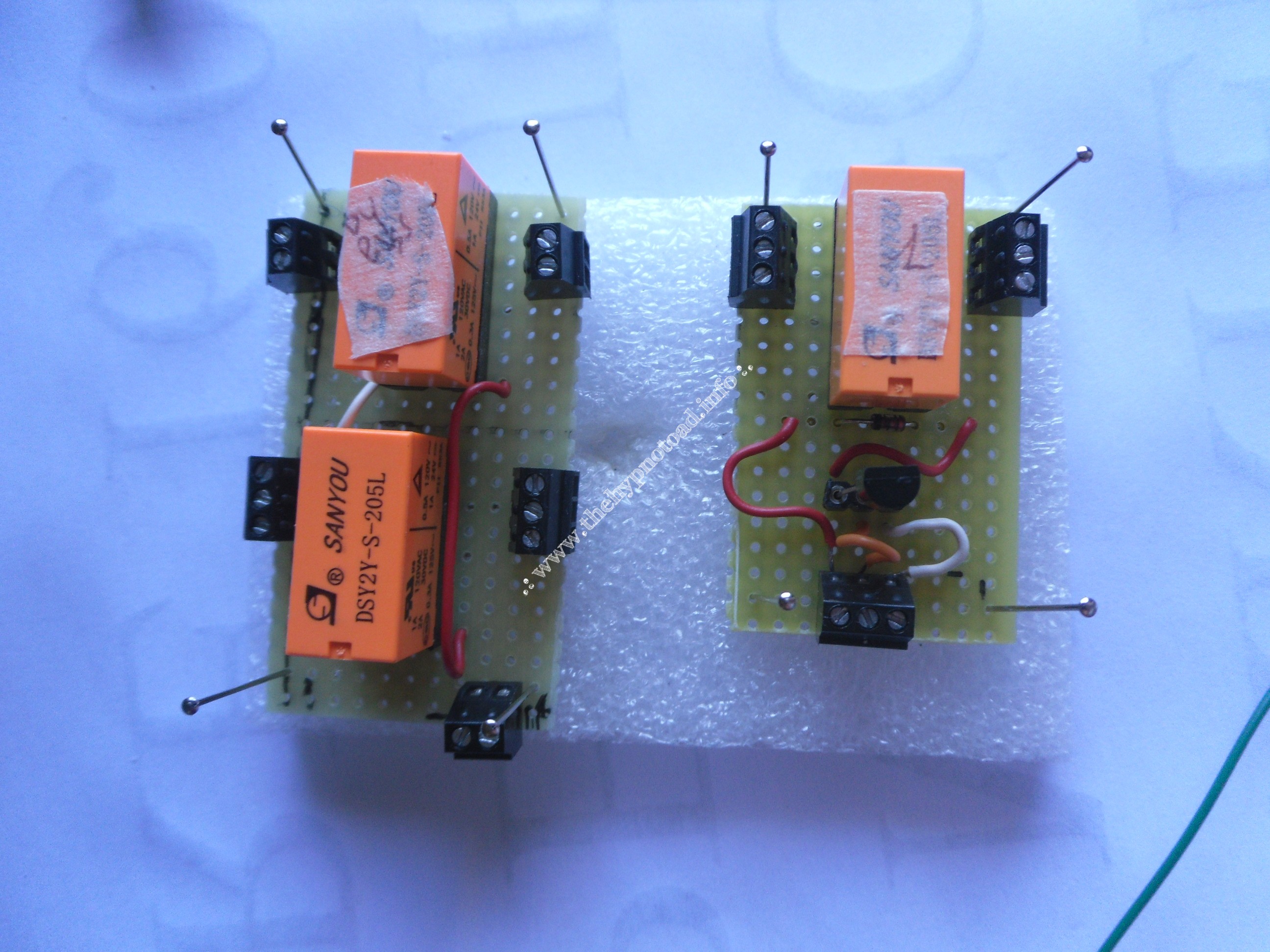

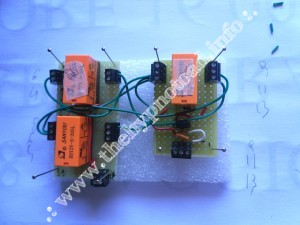

per prima cosa ho effettuato i collegamenti tra i relays principali e i due relays che servono per attivare la funzione tip-to-the-ground, essendo tutto molto piccolo li ho fissati con degli spilli su una spugna di plastica da imballlaggio e proceduto a effettuare tutti i collegamenti tra di loro, lasciando per dopo le connessioni tra i relays e i jacks plug:

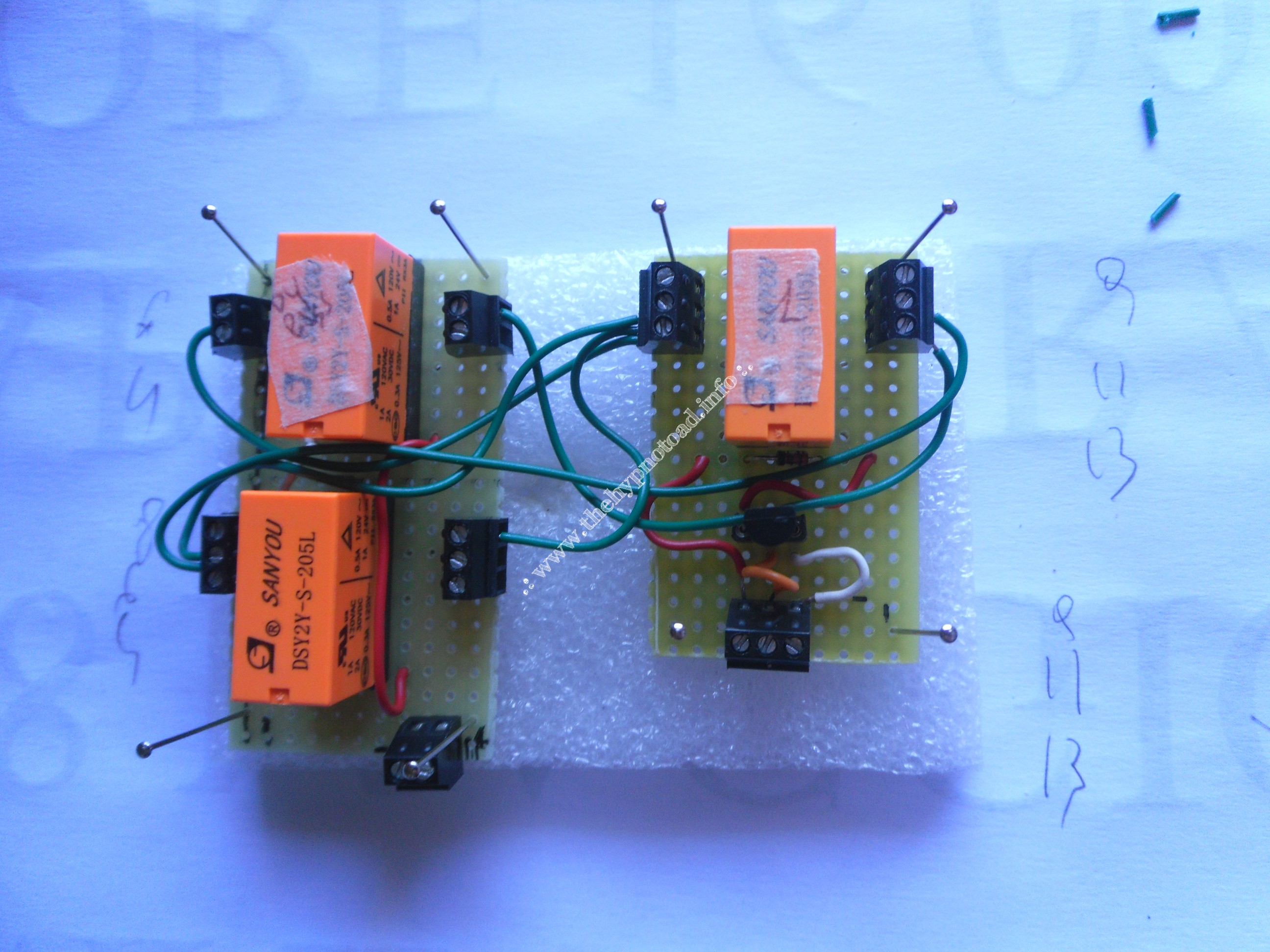

i numeri a lato dei relays nella seconda foto servono per identificare la piedinatura.

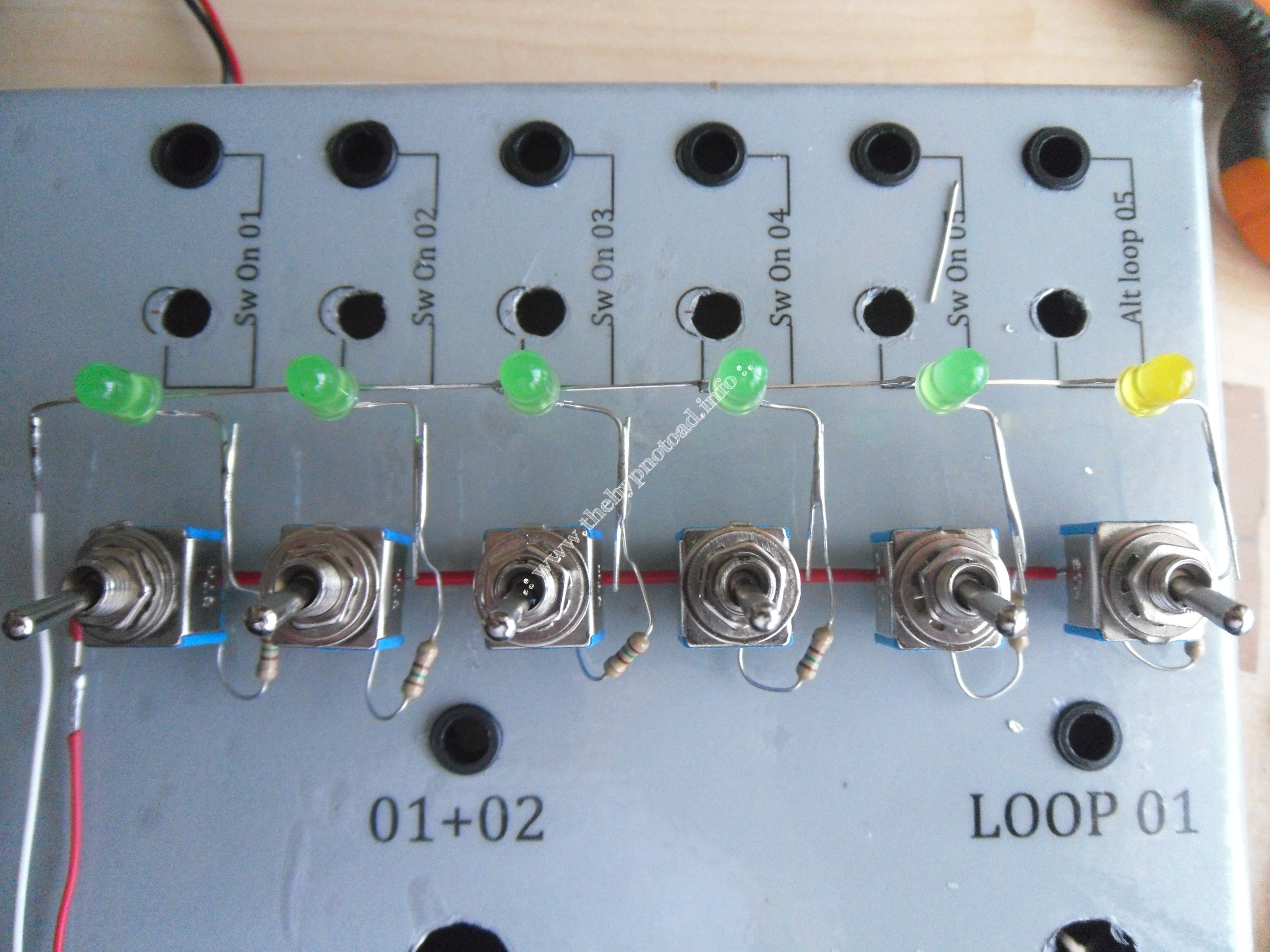

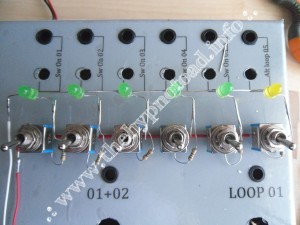

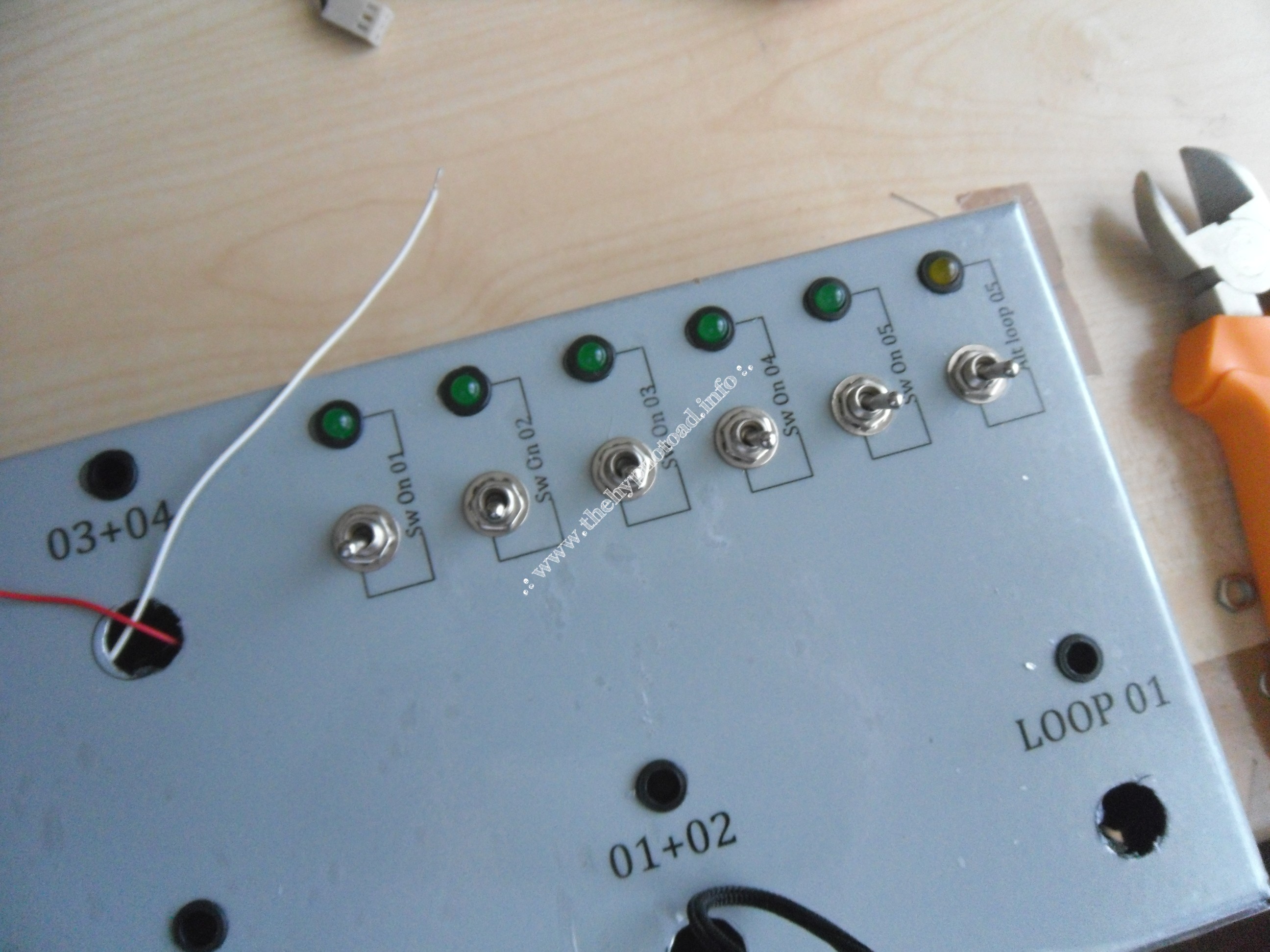

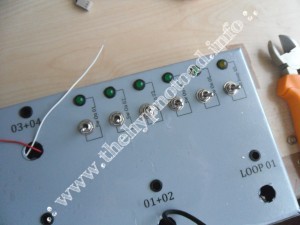

dopo questa operazione ho saldato insieme ed installato i sei interruttori a levetta e relativi leds di stato, e li ho installati nello chassis, come vedete dalla foto ho anche installato i portaled:
precisazione: tutte le resistenze dei leds, anche quelle dei looper NON sono da 2K2 bensì da 150 Ohm, ho fatto un errore di calcolo.
al momento sto incollando alla vetroresina i pcb delle prime due foto insieme a questo:
che altro non è che quello del circuito integrato con le porte Xor e li sto collegando tra loro, insieme ai vari jacks, per poi installarli nei box e cablare ciò che rimane.
a presto!
A.
