rieccoci,
al momento ho installato i 2pdt sulla vetroresina, ho saldato le resistenze da 2k2 per i leds ed iniziato a cablare i +5V sugli interruttori, poi verranno installati i pcb e cablato il resto.

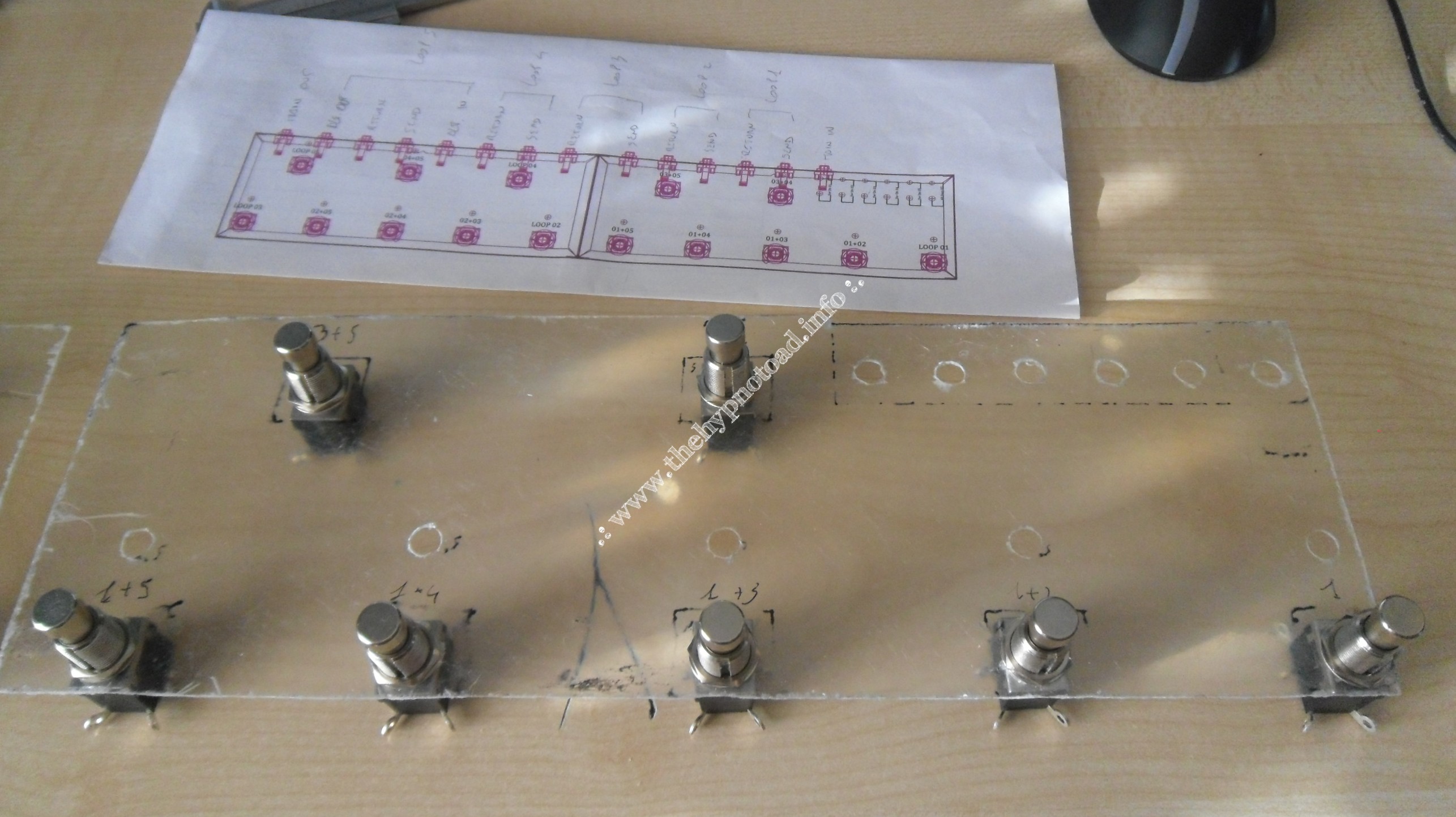

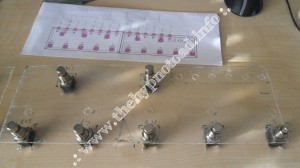

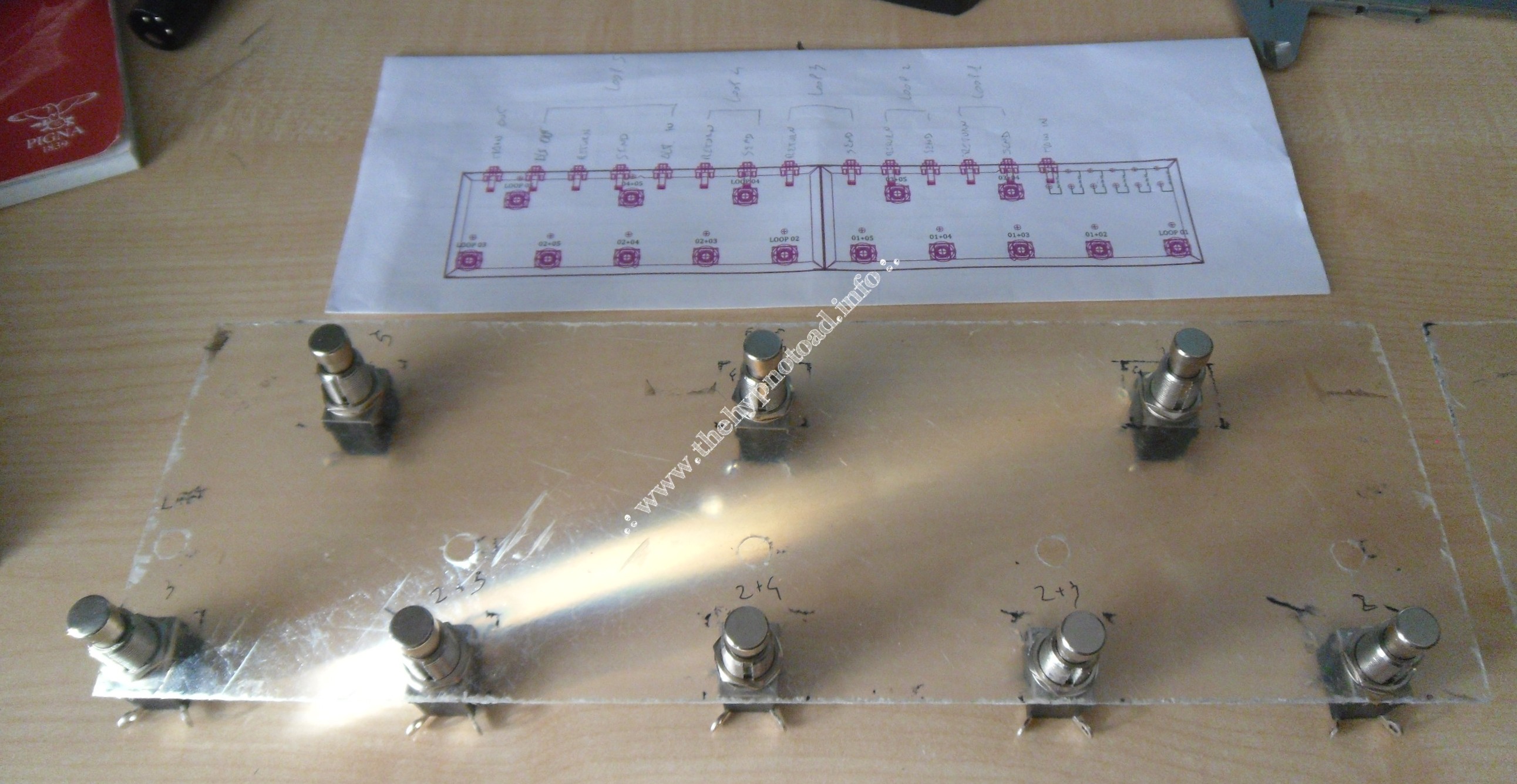

qui la vetroresina e i 2pdt installati:

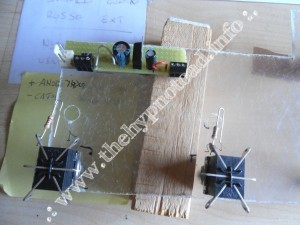

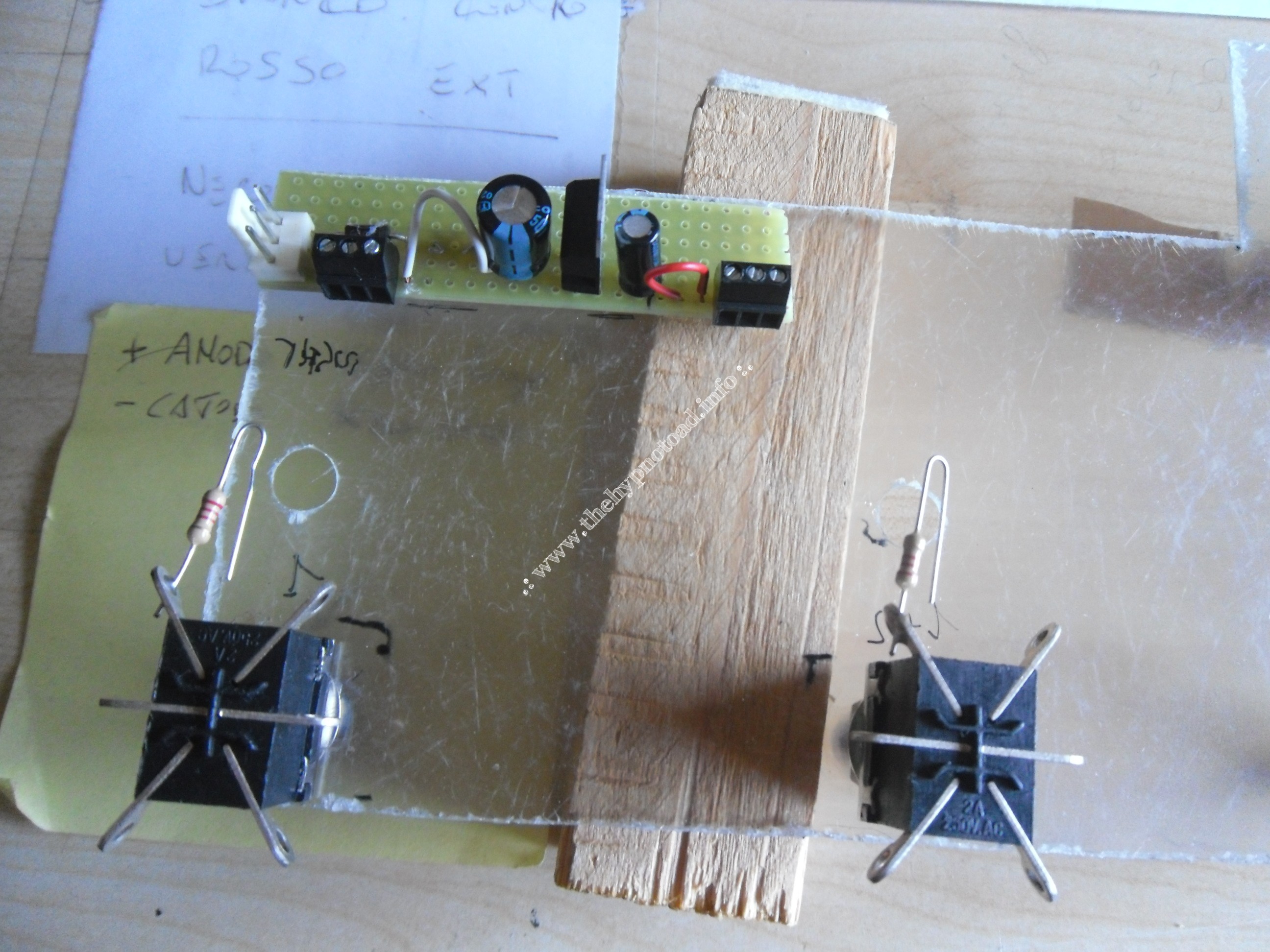

qui l’installazione delle resistenze ”ripiegate” in modo da facilitare la saldatura del piede del led, si vede anche il gruppo alimentazione +5V:

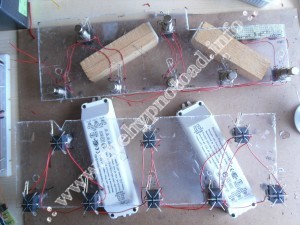

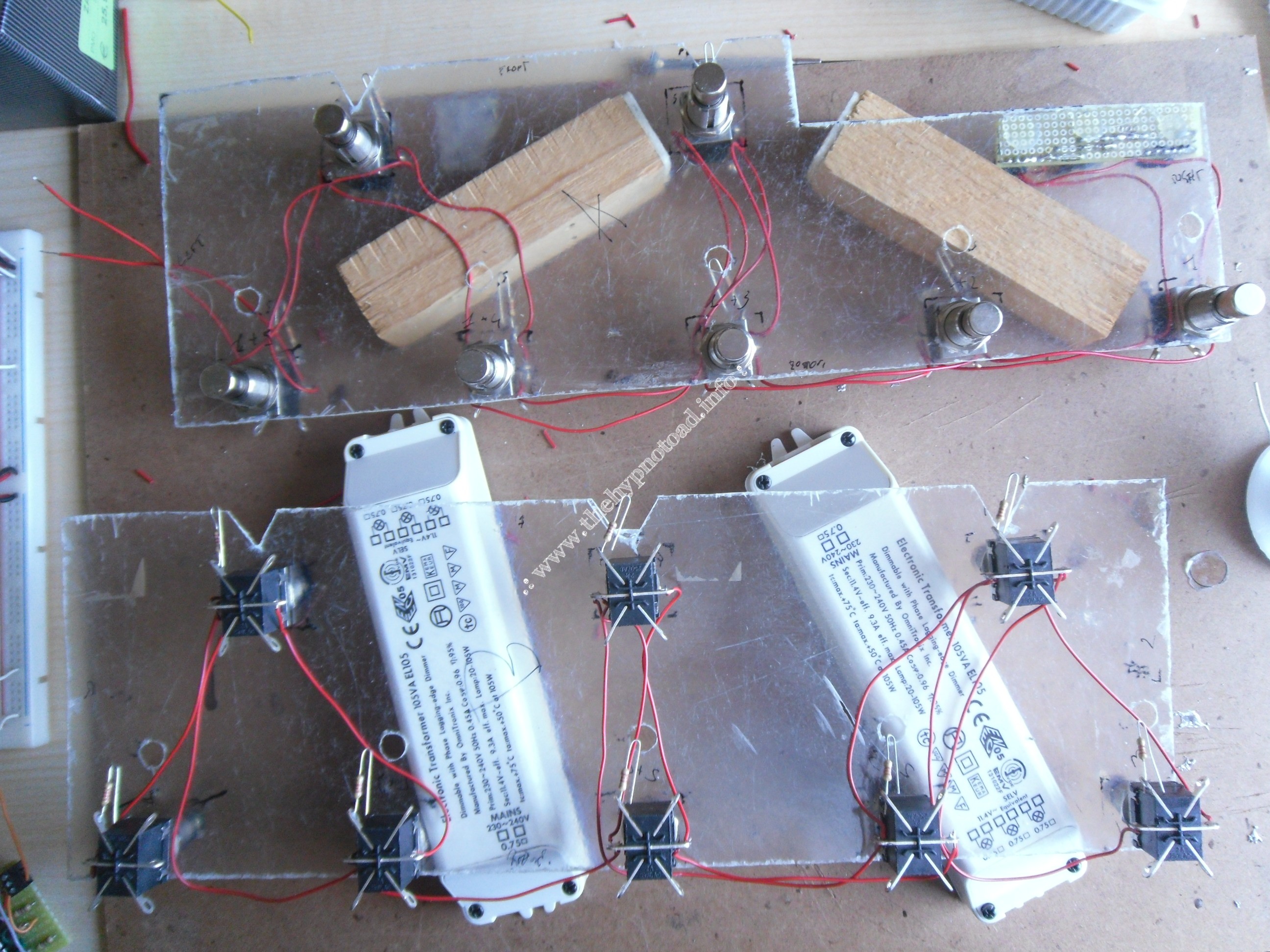

Infine una panoramica dei cablaggi, una parte sottosopra per essere lavorata l’altra nella posizione ”di installazione” i tagli a ”V” che vedete nel lato superiore servono a far stare i led che ”cadono” tra vetroresina e nulla:
al momento sto sistemando le posizioni di tutti i componenti sulla vetroresina, una volta fatto verranno incollati e procederò a cablare tutto, essendo il tutto diviso in due ci saranno cablaggi che faranno ponte tra le due parti, sto cercando di limitarli al minimo in modo da non dover ammattire a saldare con tutto installato.
a presto
A.
